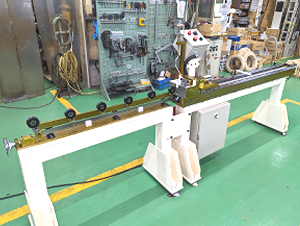

1400型研究用ドローベンチ
ドローベンチの設計製造をします。
研究所用のサーボモーター駆動タイプから、油圧駆動の強力型まで用途に合わせて、引抜力、最大速度、ストローク長の指定が可能です。
サーボモーターを使用するタイプは、引抜力などのデーターをフィードバックすることが可能です。

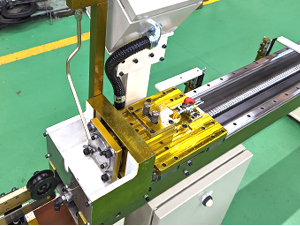

標準の穴ダイスホルダーは角度調整が可能で異型断面材料に対応します。
ダイスホルダーは穴ダイス、カセットローラーダイス、皮むきダイスなど様々な工具に対応します。
ストロークは最大10ｍまで対応可能です。
装置仕様
カタログのダウンロード1400型研究用ドローベンチ PDF
装置概要
ダイスによる研究用ドローベンチ
引抜長：1400MM
引抜力：MAX100kg（標準型）300kg（強力型）
引抜速度：0.3M−2.0M/MIN（可変）
引抜方式：穴ダイス ※ローラーダイスへ変更可
装置寸法：高さ900MM※操作盤は含まず
奥行800MM
横幅3500MM
装置仕様
材料チャック 手動ハンドル式
駆動方式 ボールねじ駆動
直進機構 LMガイドレール
製品受アーム ばね開閉式 ２か所
ダイスケース φ35×20W
点滴式潤滑油供給装置
ボリュームによる速度調整
両端で自動停止
左移動、停止、右移動の３モード
非常停止ボタン、起動、停止ボタン
電源：三相200V 0.2−1.5kw※引抜力による
