Cutes D.Cモーター 製品案内
Cutesは1.5-2200KWのモーター製造の全行程を自社で行っています。設計から製造、検査まで一貫生産できコストと納期に強みがあります
DFH：防滴 強制空冷 他励方式
電動機標準規格：IEC72 JIS C4004 JEC54 JEM1170に準拠
※他励方式とは電磁石により界磁束を発生させる「電磁石界磁型DCモータ」で、界磁巻線と電機子巻線の両巻線の電流を個別に制御でき広い範囲の速度制御が可能
Cutesは設計から製造まで完全自社生産なので、モーターのカスタムができます。よって他社製との互換モーターの製造対応ができます
制御機器の設計、製造に対応します。最大5000KWまでの直流モーター用の制御盤を製造できます。もちろん他社製モーター用の製作対応も可能です
技術者は安川電機で研修し、モーターの性能や寿命に関連する重要部品は日本製を使用しています。前後の軸受ベアリング：NSK製、直流モーター用整流子：高千穂工業㈱製、安価な中国製の部品は一切使用していません
完全自社生産だからモーターの修理にも対応できます。ベアリング交換、コイルの巻き替え、制御機器の修理など何なりとご相談ください。もちろん他社製のモーターの修理にも対応します

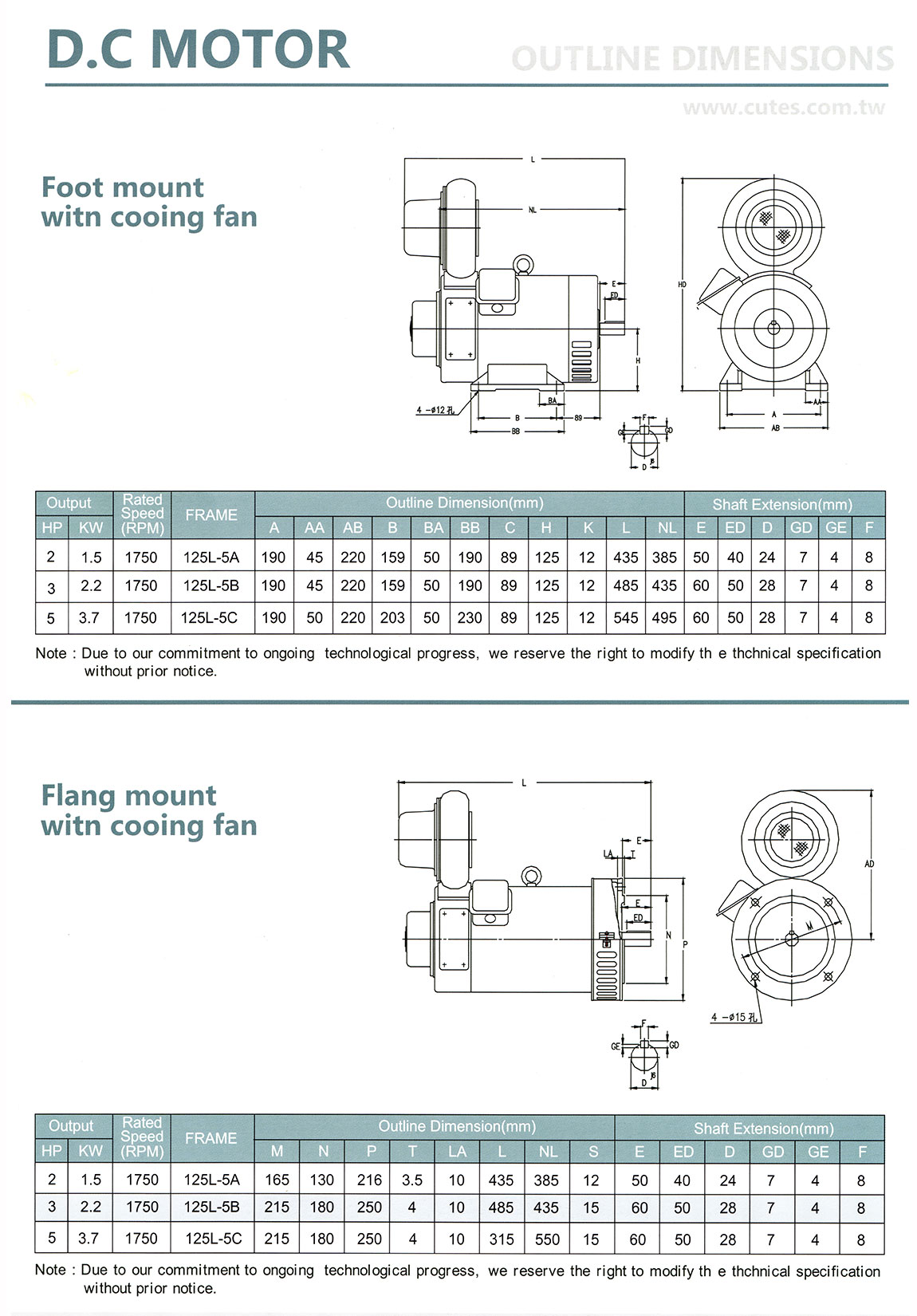

D.Cモーター 寸法表 1.5 ～ 3.7KW 軸高さ125mm
1.5-3.7KWのモーターはフットマウントとフライングマウントの２タイプ
フッティングは寸法表を参照ください

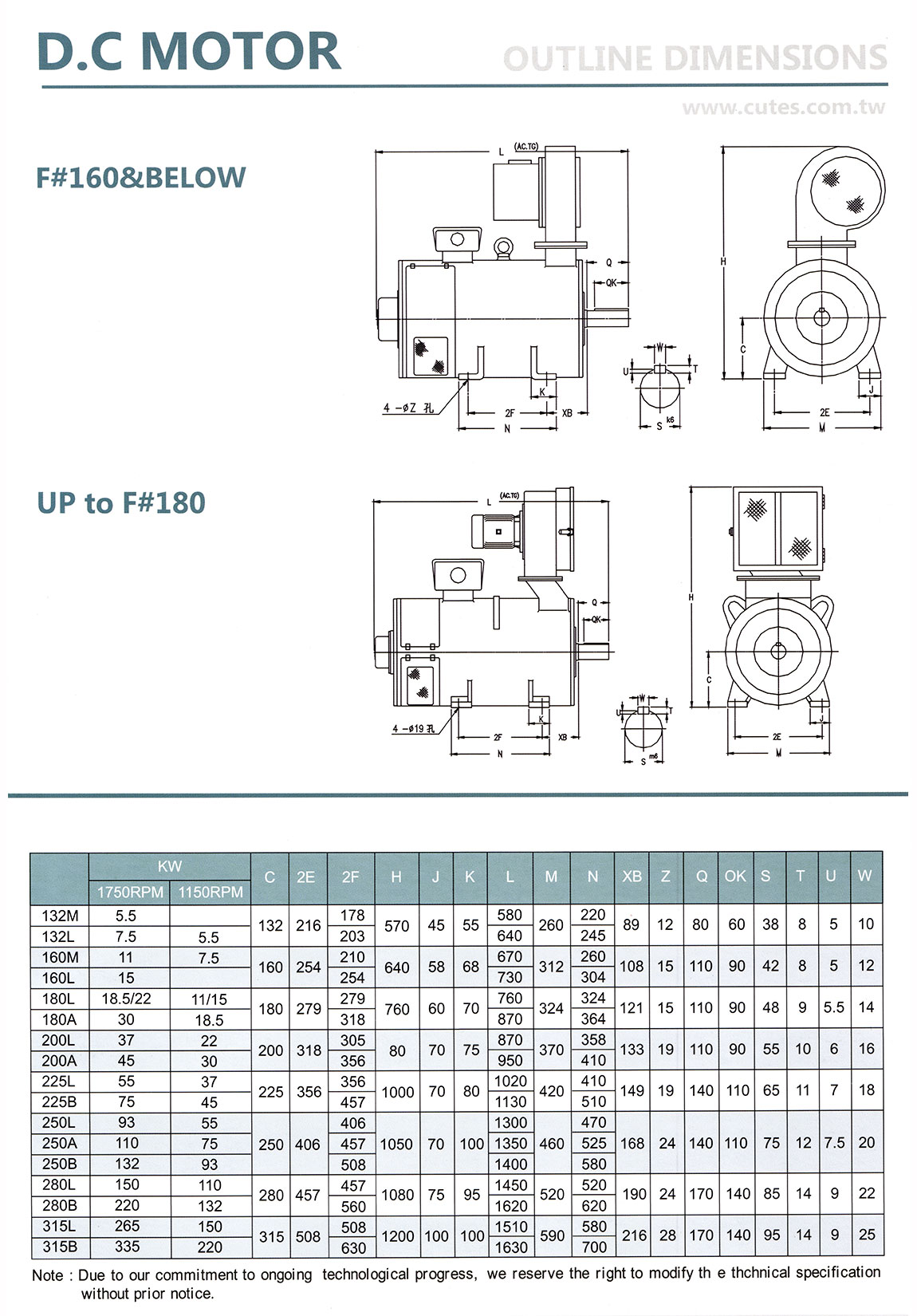

D.Cモーター 寸法表 5.5 ～ 335KW 軸高さ132～315mm
335KW以上のモーターの標準フッティングは寸法表を参照ください
出力値、回転数を含むスペックはすべてオーダー製作します。
取付ピッチ、軸高さ長さ シャフト径 キー寸法などはオーダーにより変更できます。

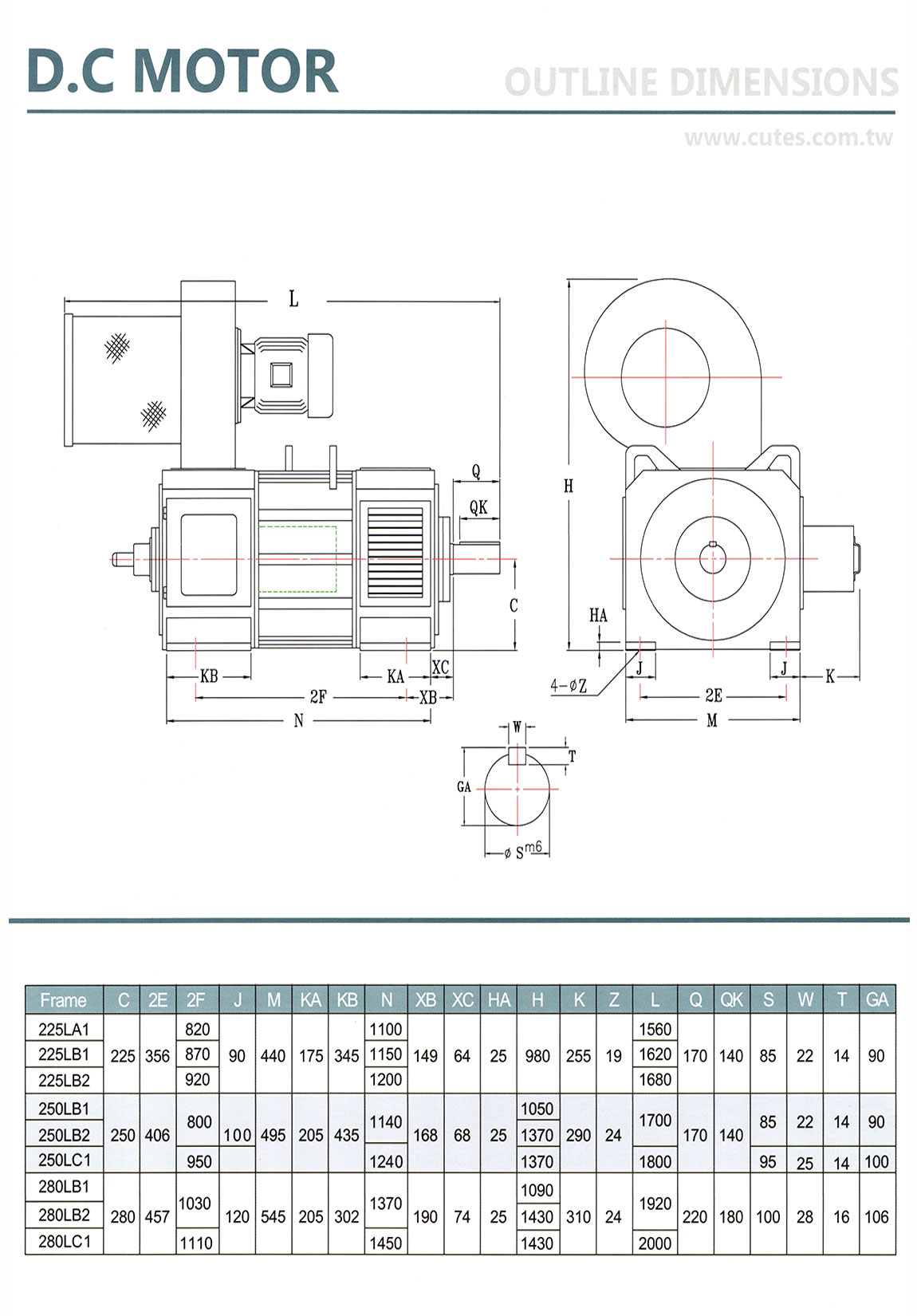

D.Cモーター 寸法表 軸高さ225～280mm
335KW以上のモーターの標準フッティングは寸法表を参照ください
出力値、回転数を含むスペックはすべてオーダー製作します。
取付ピッチ、軸高さ長さ シャフト径 キー寸法などはオーダーにより変更できます。

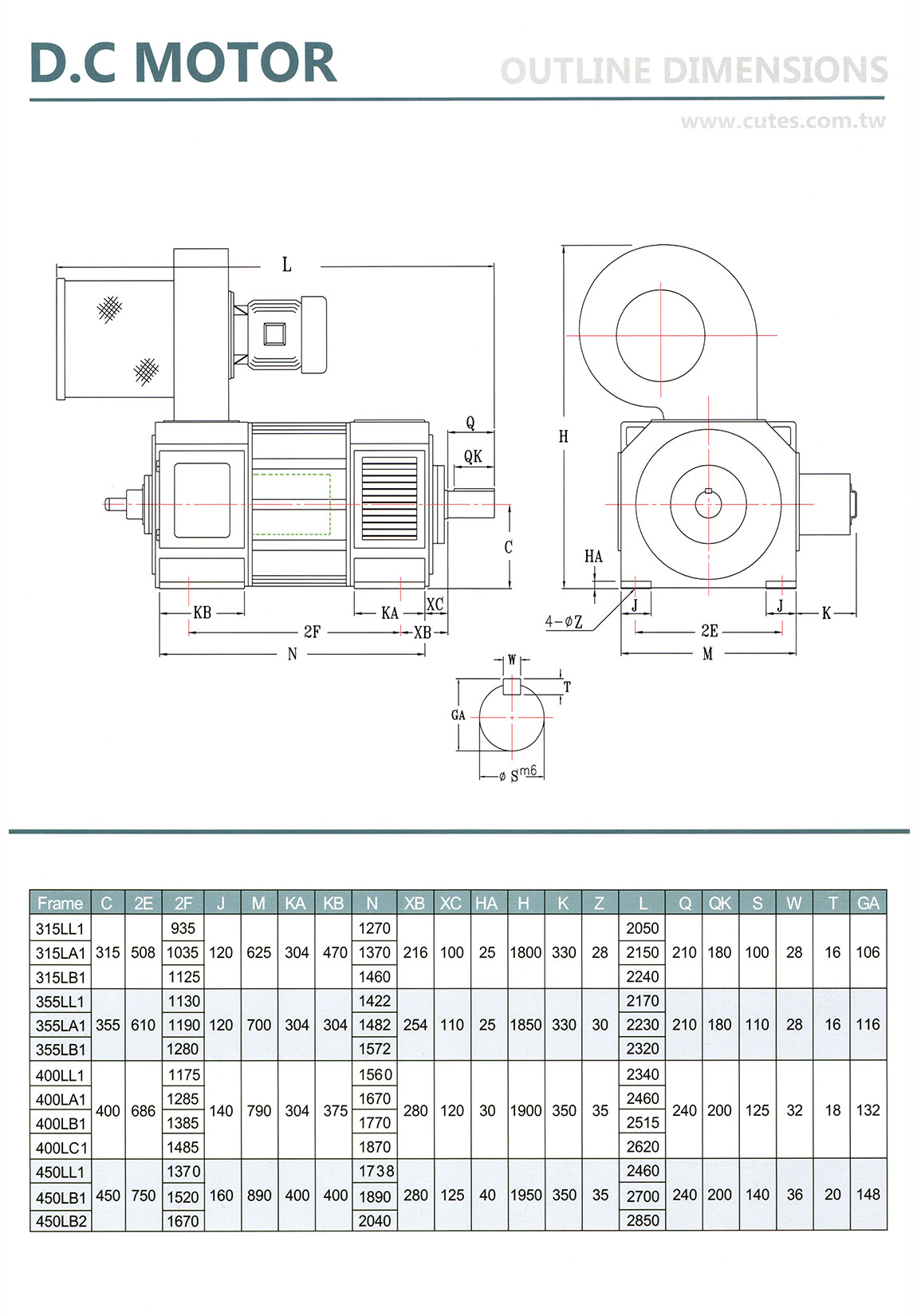

D.Cモーター 寸法表 軸高さ315～450mm
335KW以上のモーターの標準フッティングは寸法表を参照ください
出力値、回転数を含むスペックはすべてオーダー製作します。
取付ピッチ、軸高さ長さ シャフト径 キー寸法などはオーダーにより変更できます。

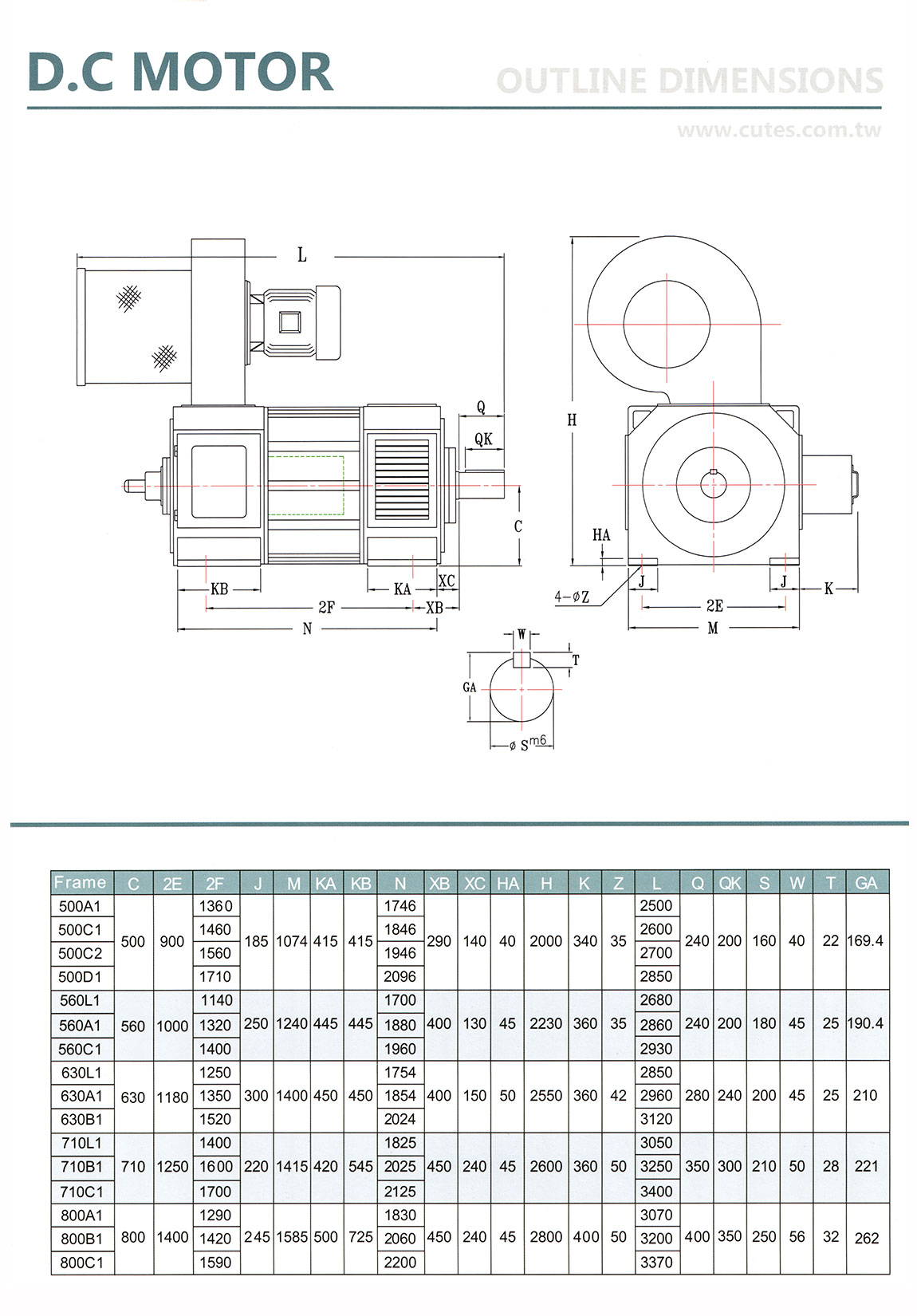

D.Cモーター 寸法表軸高さ500～800mm
335KW以上のモーターの標準フッティングは寸法表を参照ください
出力値、回転数を含むスペックはすべてオーダー製作します。
取付ピッチ、軸高さ長さ シャフト径 キー寸法などはオーダーにより変更できます。
DCモーター仕様
| No. | Item | Spec |
|---|---|---|
| １． | Model | DFH：防滴 強制空冷 |
| ２． | 出 力 | 1.5kw ~ 2200kw |
| 基本回転数 |
Standard:1750RPM,1450R,1150RPM,850RPM,750RPM,600RPM, |
|
| モーター電圧 | 230V 380V 460V 600V 650V 700V 750V 800V (電圧は指定可) | |
| 界磁電圧 | 160Vdc - 340Vdc, depend on different type. (電圧は指定可) | |
| ３． | スピードコントロールレンジ | Arm ature control: 1 : 10 （可変速） |
| ４． | 過負荷容量 | 150% x1 ｍin or 200% ×1 min |
| ５． |
Standards |
Outline dimensions：IEC72 |
| ６． |
Environments |
Non-hazardous indoor use |
| ７． |
Enclosure & Protection |
IP23：Drip-Proof,Prorected against sold objects greater than 12mm and |
| ８． | 冷 却 | lC 06：モーターブロワー |
| ９． | マウント | lM1001：水平フットマウント |
| 10. | 回転方向 | 正逆リバーシブル |
| 11. | フレーム | ラミネーション ラウンド |
| 12. | シャフト | 炭素鋼製単一円筒シャフト |
| 13. | ベアリング | NTN製ローラーベアリング |
| 14. | グリース | 昭和シェル アルバニアNo2 |
| 15. | 整流子 | 高千穂工業㈱製 CMB-3 |
| 16. | ブラシ | 電気カーボン |
| 17. | ターミナルボックス | ドライブ側から見て右側 |
| 18. | 絶 縁 | F class |
| 19. | 温度上昇 | B class |
| 20. | Excitation | Shunt |
| 21. | タコジェネレーター | AC 1φ 20V/1000RPM/DC 60V/1000RPM/puise generator |
| 22. | カラー | Munsel1 7.5BG4/2 orMunsell No.7.5B4/6 |
| 23. | オーバースピード | 125% of maximum speed for 1 minute |
| 24. |
絶縁抵抗 |
Minimum 100MΩ 磁界巻線 |
| 25. | 誘電試験 | AC 60Hz(1000+2E)V and 1500V min for 1 min (E:Rated voltage) |
| 26. | ノイズ | 95dB以下（測定箇所モーター側面1000mm） |
| 27. | 振 動 | 0.025mm以下 (ピークtoピーク) |
| 28. | 外観図 | 外形寸法図を参照 |
| 29. | 温度センサー |
F#450 & below:Thermostat N.C.145℃ x 1個 コイル部 |
| 30. | スペースヒーター | 200W ～ 2000W 1φ220V～440V フレームサイズによる |
| 31. | クーリングファン | 外形寸法図を参照 |
直流モータードライバー
ABB社製のDCモータードライバーは、すべてのメーカーのDCモーターと互換性があり正確な速度とトルクの制御ができます。
修理などでモーターを置き換えた場合、モーター特性の誤差が生じた場合でもアプリケーションにより、接続したモーター特性のパラメーターセッティングは容易で特別な知識を必要としません。
もちろんすべてのファームウェアとパラメーターの構成を保存できます。
一般的な構成
DCS880標準ファームウェアはすべてを標準でサポートします
DCドライブアプリケーションに存在する構成
6パルス、12パルスパラレル、シリアル、シリアルなど
シーケンシャル、24パルス、M3、M6およびフィールド反転。
内蔵のWebサーバーにより遠隔監視
ドライブ間リンク（D2D）ドライブの高速通信
マスターフォロワー構成を含む
