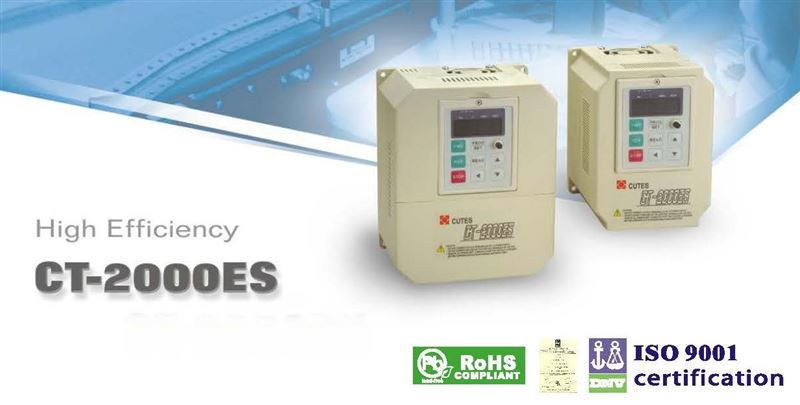

CT2000ES 小型汎用インバーター 0.75-3.7Kw
特 徴
Cutes CT-2000ESは小型汎用インバーターです
・出力周波数 0.5〜240.0Hz
・アナログ設定 (DC0〜10V) および (DC4〜20mA)
・自動電圧補正
・PWM周波数1.5〜16KHz
・10パターン及び任意の V/F パターン
・16ステップ段階の速度機能制御設定
・8ステップ速度設定バイアス
・PIO制御
・2ステップ加減速設定
・RS422/RS485 通信ポート MODBUS プロトコル
CT-2000ES仕様
| 制御方式 | サインPWM.コントロール |
|---|---|
| 周波数精度 | デジタル設定±0.1％ アナログ設定：±0.5％（35℃） |
| 周波数分解能 | デジタル設定0.5〜100Hz→0.01Hz 100Hz〜240Hz→0.1Hz アナログ設定（設定値/1000）Hz |
| 周波数範囲 | 0.5〜240Hz(初期周波数0.5〜30Hz) |
| V/F比 | 10パターン及び任意のV/Fパターン |
| トルク補償 | 0〜15.0％の電圧補正 自動電圧補正 |
| 加速度/ 減速時間 | 0.1 〜 6000秒（リニア 2段階設定） |
| ブレーキ | DB内蔵 追加の制動抵抗器を接続して100% 制動が可能 |
| 直流制動 | 直流噴射制動（設定モード トルク 時間 作動周波数） |
| 標準機能 | キーパッドによるデジタル設定及び外部アナログ信号(DC0〜1OV、DC4〜20mA)、周波数設定ダイヤル
周波数設定 フリーラン再始動 ジョギング速度 上下限周波数設定 ジャンプ周波数設定、8段速設定、周波数指示出力(DC0〜10V) 動作方向設定、正逆禁止、電圧・電流制限、データロック、EMI（CT2000ESeのみ） |
| ディスプレイ | 7セグメントLED表示 周波数 電流 電圧 設定値 機能 故障状態、PIMモジュールの温度 |
| 保 護 | 低電圧 過電圧 瞬時停電 過電圧停止 過負荷 オーバー 電流ストール 瞬時過電流 加速過電流 減速過電流 電流過熱。
過負荷容量 1分間 150％ アンチタイム リミット機能、調整可能 (25〜100％) |
| 標 高 | 標高1,000m以下 腐食性ガス、液体、粉塵のない場所 |
| 環境温度 | -10℃〜50℃（結露・凍結なきこと） |
| 相対湿度 | 45％ 〜 90％ (結露なきこと) |

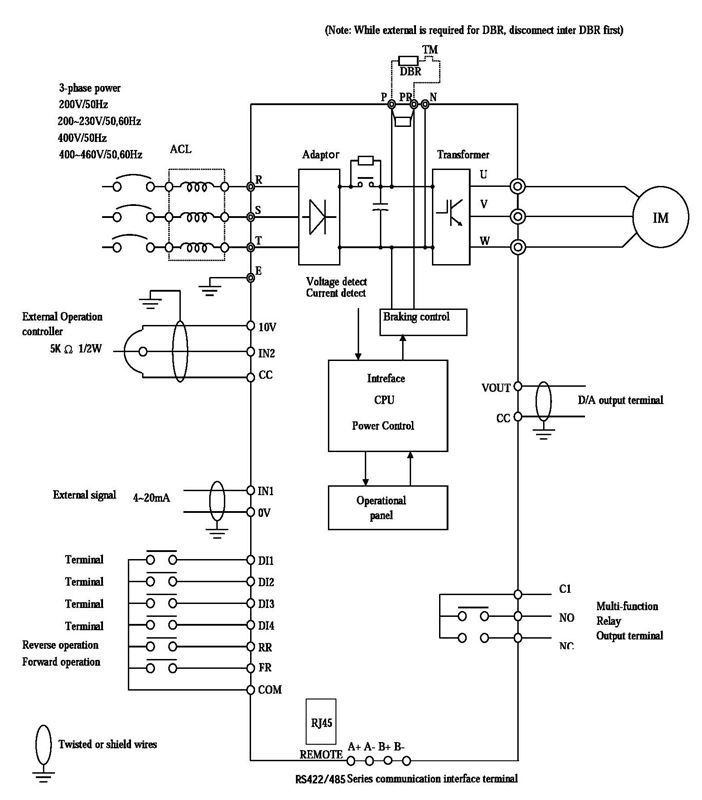

ダイヤフラム

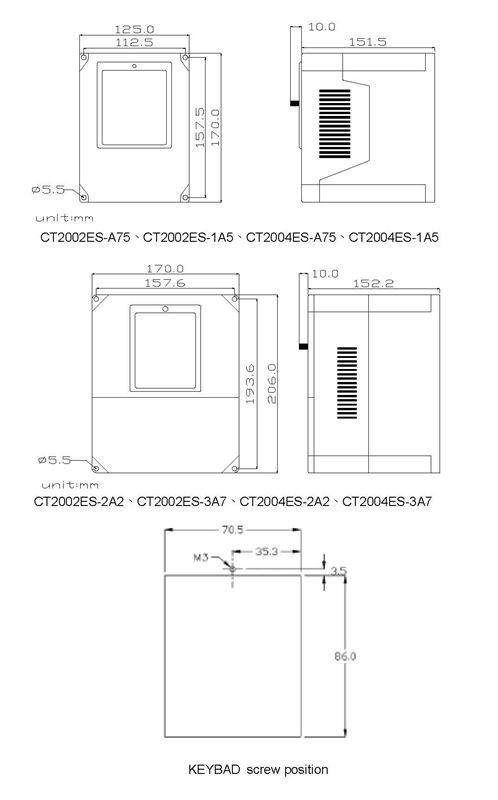

サイズ
