リニアガイド用異型断面材料
弊社ではリニアガイド用の異型断面材料の製造販売をしています。
弊社では冷間のロールによる生産の為、表面が美麗で、寸法精度に優れます。4方向8方向ロール加工により、複雑な断面形状の製造も可能です。
寸法精度の良い材料の製造で、仕上研磨等の工程を省略が可能でになりコストメリットをご提案します。
光輝焼き入れ仕上げ
弊社では仕上げ工程として、光輝焼き入れ処理が可能です。
現在ではSUS420J2などの材料でHRC40前後まで硬度を入れることができます。

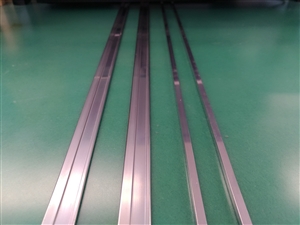

また写真のように酸化被膜が少ない為、研磨工程を省略でき、コストメリットが大きいと考えています。
硬度はHRC50まで入れることができますが、矯正切断や後加工の穴あけや切断が難しくなるため個別に相談いただければ試作扱いになりますがチャレンジすることはできます。
下記材質で光輝焼き入れが可能です。
S45C
S50C
S60C
SUS420J2
SUJ2
SMX70
DSR7
リニアガイドについて
寸法精度について
一般的な加工公差は±0.02mmです。それ以上は個別に対応いたします
表面精度について
冷間引抜き加工は表面がピカピカに仕上ります。粗度は0.5S以下です
複雑な形状が可能
4方向8方向ロールにより複雑な断面形状に加工ができます
光輝焼き入れについて
光沢表面のまま焼き入れ処理ができます。焼き入れ硬度はHRC40前後です
直線度について
一般的な直線度は1.0/1000mm以下です。それ以上は個別に相談ください
