チタン異形断面材料

純チタン、チタン合金の異形断面材料の製造を開始しました。


異型断面材料について

異形断面材料

CRD(カセットローラーダイス)による冷間引抜き加工にて、ステンレス、チタン、チタン合金、特殊合金など、さまざまな材料を断面形状に加工できます。



国内の工場では開発を中心に、新素材や試作、少量加工のみ製造します。量産加工は台湾工場にて製造いたします。国内での試作による技術の蓄積により、海外でも高品質な材料を製造できます。
最近では、純チタン・βチタン材料の棒・線・異形材の量産に力を入れております。素材は国内メーカ品を使用しております。


引合から納品までのながれ

1.生産の可否の検討とお見積り
生産可能な形状であるか検討いたします。
下記の情報をお知らせください、お見積りを製作します。



形状の図面 (手書きでも可)※寸法公差やコーナーRをご記入ください
切断長さ(最長5M)※コイルでも可
材料の鋼種
ロットの重量
仕上げの硬質(H 1/2H BA)など





2.加工コストについて
お見積もり金額には、金型製作費が含まれています。しかし弊社にて過去に製造した形状なら金型製作費は必要ありません。
※実績の形状一覧をご確認ください。
試作の場合も金型を製作する必要がありますので、金型製作費用が発生します。
試作で製作した金型は量産時も使用しますので、その場合は量産時は金型を製作する必要がありません。





3.製造と納期
初回製造の場合、品質と形状の確認の為、10-30kg程度の試作をします。お客様に確認頂き、品質に問題がないようでしたら残数の製造をします。
納期:初回の試作は金型製造を含め、5-7週間必要です。
    残数製造は、お客様の試作確認後、5-6週間です。





4.加工工程
  5−1 金型製造

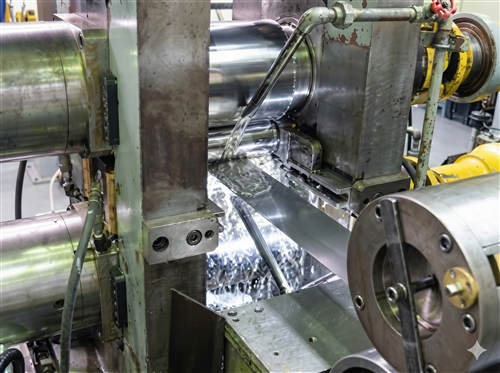

  5−2 粗圧延加工
  5−3 冷間ロール引抜加工

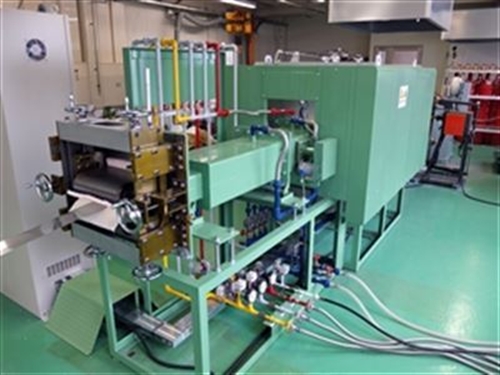

  5−4 真空焼鈍処理
  5−5 仕上引抜加工
  5−6 断面検査(表面、形状)

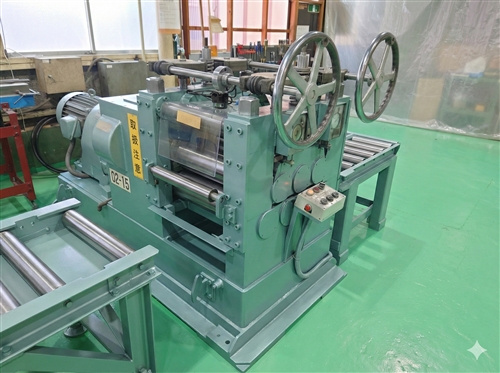

  5−7 レベラー切断
  5−8 梱包
  5−9 出荷





5.納品
長さ2mまでは一般的な宅配便で発送いたします。
2mを超える場合、チャーター便での発送になります。

お問い合わせ

株式会社日本クロス圧延
TEL0475-22-4151
FAX0475-25-2338
Mail:info@atuen.com
岡まで



日本クロス圧延TOPへ

異形断面材料の販売記事一覧

弊社では丸線の圧延による平角線、フラットバーを製造しています。平各線は基本的にお客様のご支給材料での対応が可能です。軟鋼から硬鋼線まで様々な材質に対応できます。加工可能なワイヤー径は0.5mm〜15mmまでとなります。幅寸法は、ご支給ワイヤー径の2倍程度まで広がります。例)5.0mmのワイヤーの場合、2.0t×10.0w×coilのようなイメージです。※材質により幅の広がり方は異なります。

弊社ではリニアガイド用の異型断面材料の製造販売をしています。弊社では冷間のロールによる生産の為、表面が美麗で、寸法精度に優れます。4方向8方向ロール加工により、複雑な断面形状の製造も可能です。寸法精度の良い材料の製造で、仕上研磨等の工程を省略が可能でになりコストメリットをご提案します。

弊社ではウエッジワイヤースクリーンの異型断面材料の製造に力を入れています。冷間のロール引抜き加工で製造するため、寸法精度、表面粗度、直線度に優れます。寸法精度の良い材料を製造することで、スクリーンのスリット幅の精度が向上し性能の良いフィルターが製造できます。対応する素材は、SUS304 SUS316L チタン チタン合金など対応いたします。

弊社ではステンレス製のHEXバー(六角棒)と四角バーの製造に力を入れています。冷間のロール引抜き加工で製造するため、寸法精度、表面粗度、直線度に優れます。対応する素材は、SUS304 SUS316L 純チタン チタン合金などに対応いたします。

PDFファイルをダウンロードして御覧ください。右クリックして、「名前をつけてリンク先を保存」を選択Index インデックス 271KB PDFA スプリング、ロック及びその他の金具 1.318KB PDFB 電子部品 461KB PDFC 医療器材 272KB PDFD 編機 ニッティングマシン 758KB PDFE 一方向クラッチ 軽加重ベアリング部品 255KB PDFF ろ過、環境保全部品 ...

標準的な形状の製作範囲です。異型材の場合もこの範囲を超える寸法は、加工不可です。鋼種により、加工範囲内であっても加工できない場合があります。あくまでも参考としてお願いいたします。丸線・棒A φ0.3mm〜φ20mm楕円形も製作可能です。正方形線・棒A 0.3mm〜22mmB 0.3mm〜22mmコーナーRは指定できます。平角線・棒A 0.2mm〜20mmB 0.6mm〜40mm断面積600mm2以...

Q1 寸法精度についてA1 基本的に、寸法公差は±0.02mmです。 コーナーRは0.2mm以上です。Q2 表面粗度についてA2 ロールによる冷間引抜加工ですので、表面は美麗になります。基本的に1S〜2S 材料により0.5S 程度に仕上がります。Q3 発注するロット重量についてA3 基本的には、30kg程度の少量でも、受託できますが、ロール金型を製作する関係上、ロット重量が少ないと、コストは高くな...
