インバーター＋操作盤一体型パッケージモデル0.75-1.5kw
インバーター収納盤と操作盤を一体化したパッケージをご用意しました。
動作周波数表示及び周波数変更に三菱電機純正のインバーター盤面操作パネルを使用しています。
本製品は電源線とモーター線を端子台に接続するだけで、すぐにご使用いただけます。
出力容量ラインナップ：
0.75kW／1.5kW

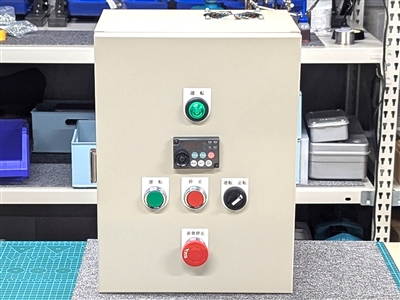

※上記写真は1.5kWモデルです。
【構成内容】
インバーター：三菱電機製 FREQROLシリーズ
ブレーカー：電源スイッチ兼用
モーターブレーキ解除用出力200V 3Aまで
起動スイッチ
停止スイッチ
正転逆転切り替えセレクタースイッチ
非常停止スイッチ
起動表示パイロットランプ(緑)
排気：盤上面からの自然排気
寸法：T400*W300*L250mm
以上で構成されています。
【オプション】
キャビネットスタンド
高さ：150mm／300mm／600mm

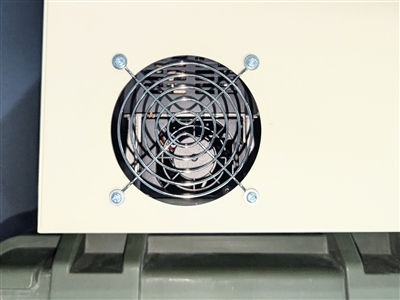

クーリングファン
φ100 AC200タイプ
【主な用途】
小型圧延機
巻取り装置
クーリングファン
攪拌装置
ポンプ など

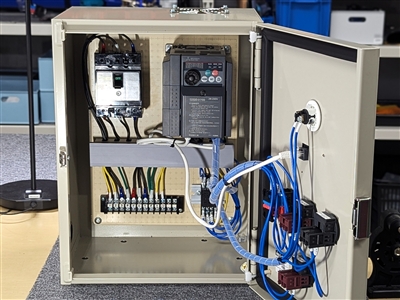

部品構成
シンプルな構成になります。
三菱電機製インバーター
電源スイッチを兼ねたブレーカー
自己保持回路及びブレーキコントロール用のリレー
三菱電機純正外部コントローラー
ボタン類
ランプ類
排熱について
一体型モデルは上面排気となります。
インバーターの真上に排気口があり、インバーターの排気ファンを利用して効率的に排熱を行います。
ホコリ等の多い現場で使用する際は、吸気用フィルター及び排気ファンをオプションで追加することが可能です。

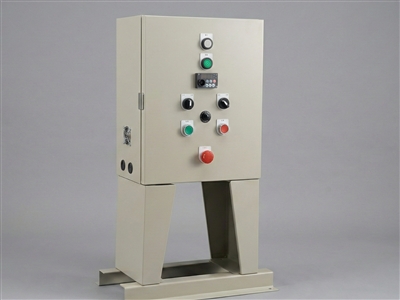

キャビネットスタンドについて
各モデルにはオプションでキャビネットスタンドを選択できます。
高さは下記になります。
150mm
300mm
600mm

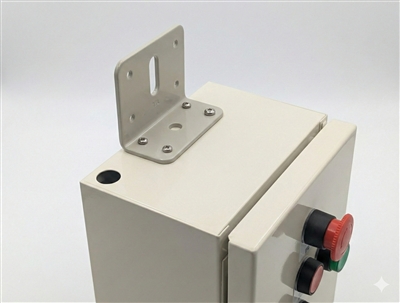

※倒れやすくなるため8mmのアンカーで固定する必要があります。
