インバーター収納盤＋操作盤 別体型モデル0.75-7.5kw
ダウンロード： インバーター収納盤＋操作盤 別体型モデル

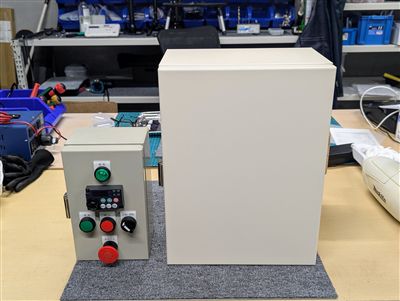

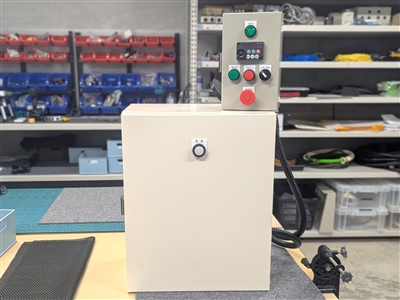

インバーター収納盤と操作盤を別々にパッケージしたモデルをご用意しました。
配線は電源線とモーター線を端子台に接続するだけで、すぐにご使用いただけます。
出力容量ラインナップ：
0.75kW／1.5kW／2.2kW／3.7kW／5.5kW／7.5kW
※上記写真は5.5kWモデルです。
【構成内容】

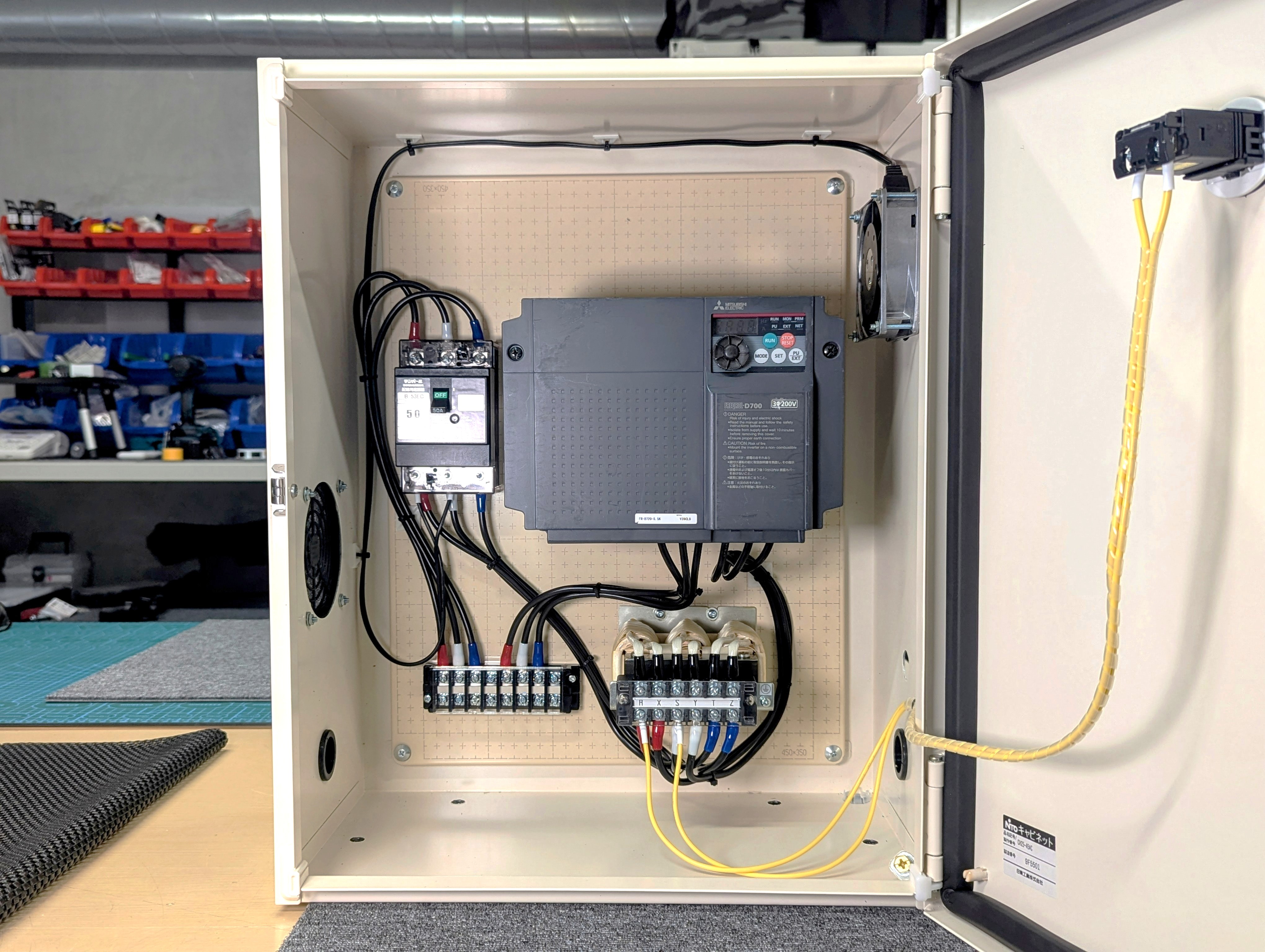

■インバーター収納盤
インバーター：三菱電機製 FREQROLシリーズ
ブレーカー：電源スイッチ兼用
三菱電機純正インバーター盤面操作パネル
モーターブレーキ解除用出力200V 3Aまで
起動スイッチ
停止スイッチ
正転逆転切り替えセレクタースイッチ
非常停止スイッチ
起動表示パイロットランプ（緑）
排気：盤上面からの自然排気 0.75-1.5kw
排気ファンによる強制排気3.5-7.5kw
寸法：T400×W300×L250mm 0.75-1.5kw
T500?W400?L250mm 3.5-7.5kw
コントローラー：T250×W150×L150mm
■ 外部コントローラー
弊社製・三菱インバーター専用外部操作ユニット
コントローラー：T250×W150×L150mm
【主な用途】
小型圧延機
巻取り装置
クーリングファン
攪拌装置
ポンプ など
インバーター用外部コントローラーについて
三菱純正操作パネル
起動スイッチ
停止スイッチ
正転逆転切り替えセレクタースイッチ
非常停止スイッチ
起動表示パイロットランプ
接続コード１ｍ
以上で構成されています。
※配線の長さは指定できます。
設置方法について

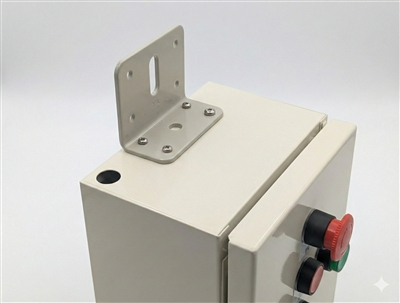

標準仕様では底面L型ステーによる取付になります。

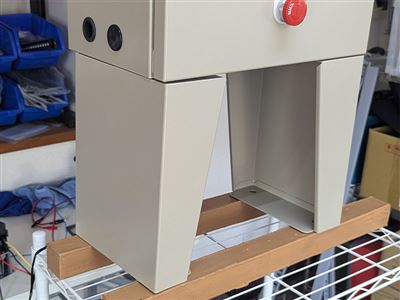

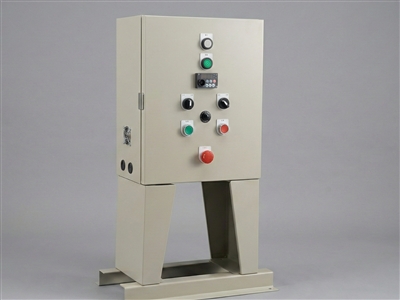

オプションでキャビネットスタンドを選択できます。
高さは下記になります。
150mm
300mm
600mm
※倒れやすくなるため8mmのアンカーで固定する必要があります。

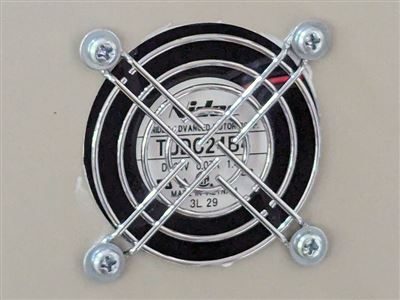

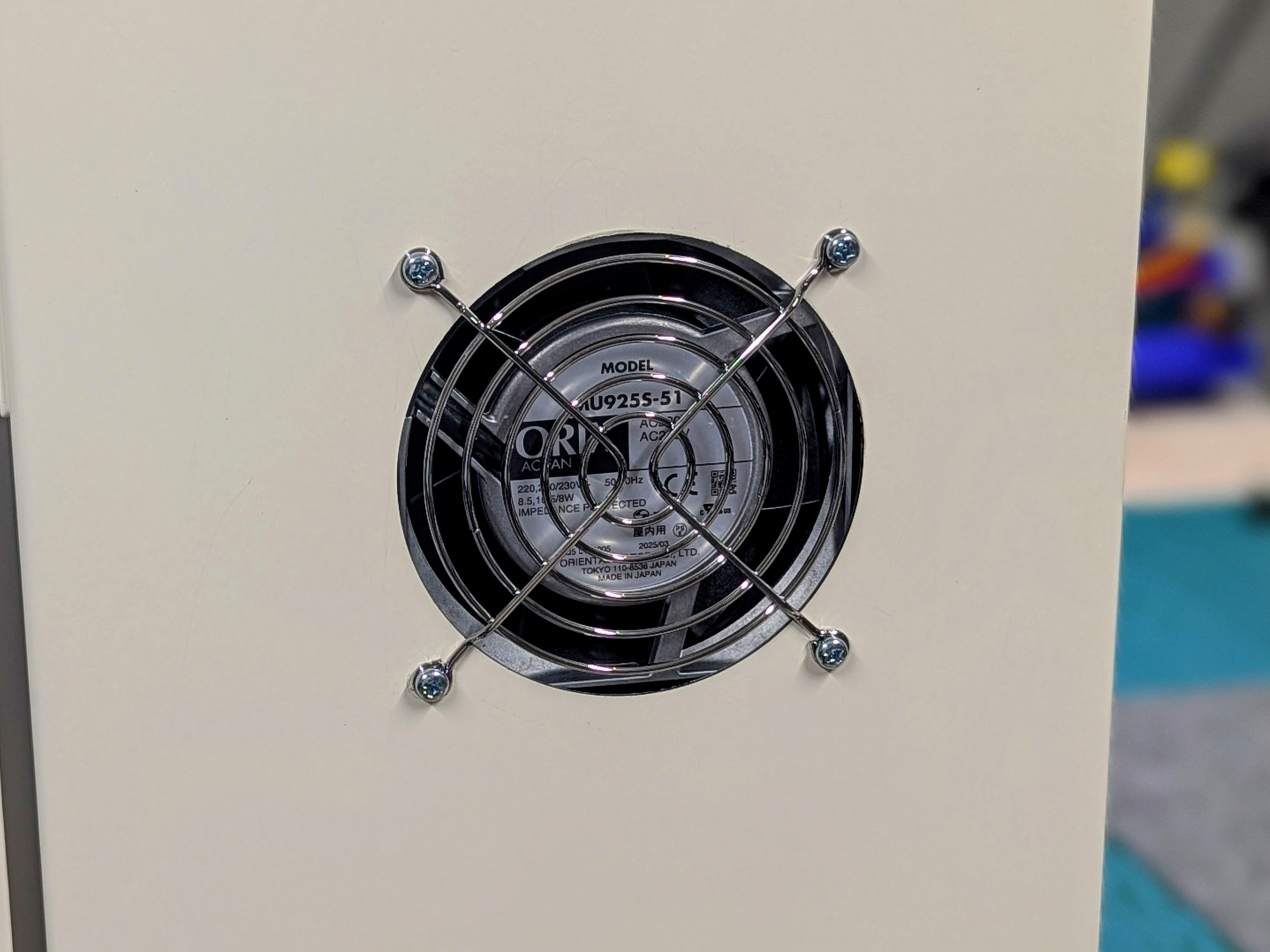

クーリングファン
インバーター出力が1.5kw以上のモデルには60〜100mmクーリングファンが付属します。

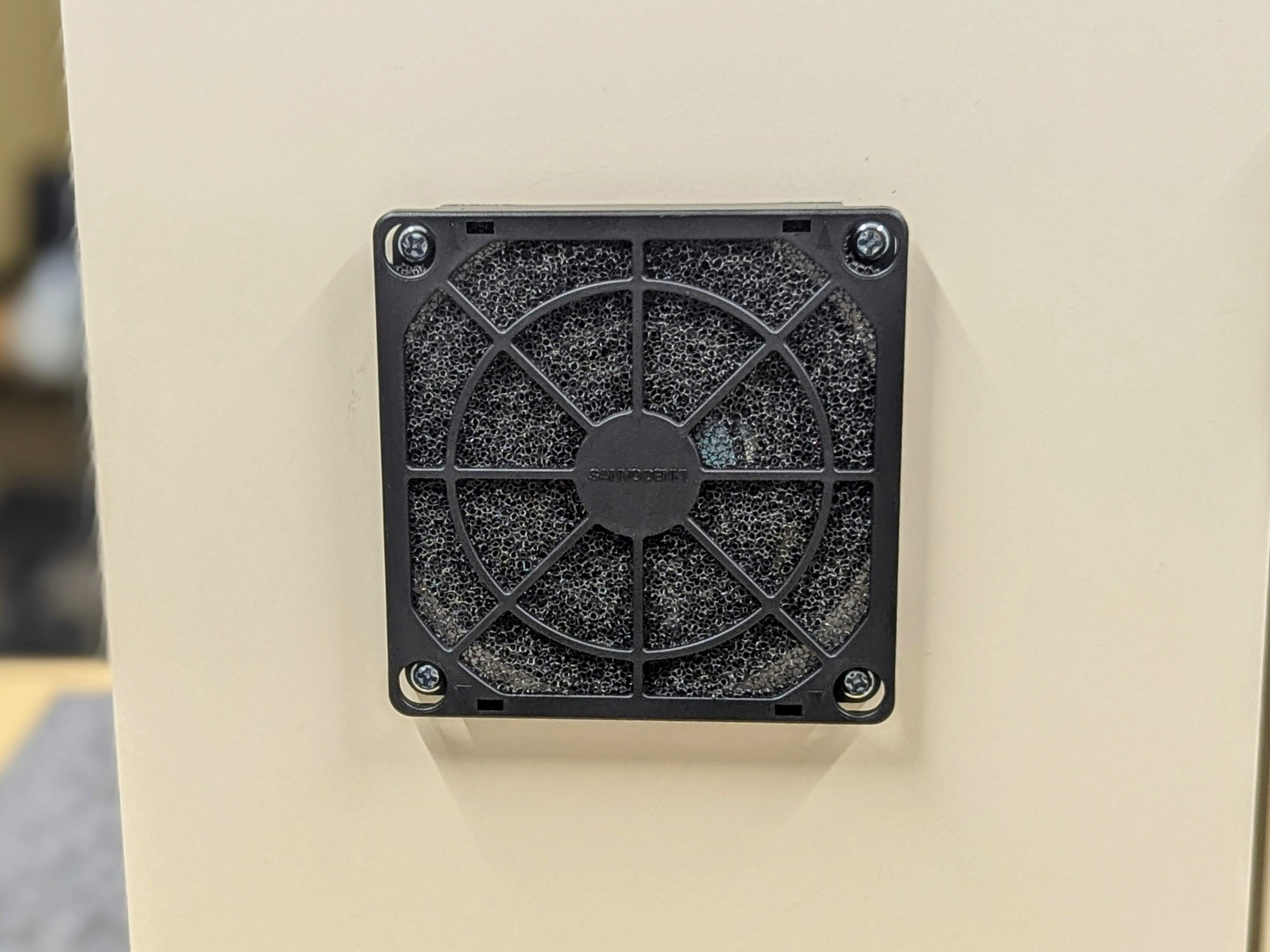

エアーのイン側はプレフィルターがつきます。
夏季の運転でのトリップを防止します。
