インバーター用外部コントローラーについて
三菱電機 FREQROL
FR-E700シリーズ、FR-F700PJシリーズ、FR-D700シリーズ、E800シリーズに対応します。
表示及び周波数変更に三菱電機純正のインバータ盤面操作パネルを使用しているため、他社製のインバーターには使用できません。

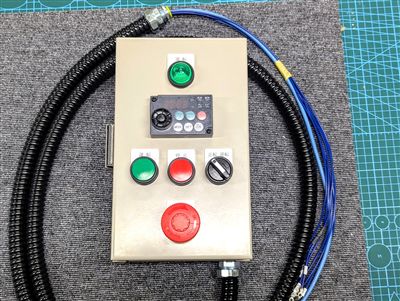

インバータ盤面操作パネル
起動スイッチ
停止スイッチ
正転逆転切り替えセレクタースイッチ
非常停止スイッチ
起動表示パイロットランプ
接続コード１ｍ
以上で構成されています。
コントローラーからの配線をインバーター本体の同じラベルの端子に差し込むだけで簡単に接続できます。
コントローラーには非常停止ボタンがあるため、安全監査にも対応できます。
※注意
インバーターのパラメーター79運転モードを
3 外部/PU併用運転モード1
（外部：始動、PU：周波数）
へ切り替える必要があります。
インバーターへの接続について

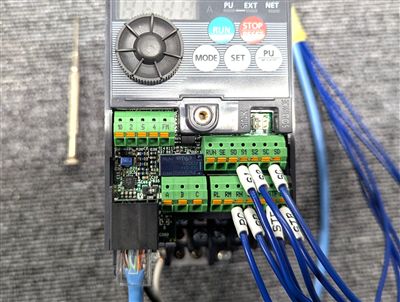

インバーターへの接続はLANケーブル及びコントローラーからのピン端子と同じラベルのインバーター端子台に差し込むだけで接続は完了です。
接続後、インバーターのパラメーターを外部運転に設定します
お問い合わせ
房総電気制御盤製作所
千葉県茂原市高師845-30日建茂原102
TEL：0475-24-9620
FAX:050-6875-7487
作業中は電話に出れない場合があります。
その場合は携帯電話にお願いいたします。
携帯：090-7383-1970
