標準型 温度制御盤のご案内
標準型 温度制御盤のご案内
本製品は、標準型の温度制御盤です。
標準型がON-OFFできる機器は三相200V 30Aまでとなります。
カスタムで50Aまで製作いたします。
電源仕様（入力／出力）
以下のいずれかからお選びいただけます：
・単相100V
・単相200V
・三相200V
温度コントロールには、オムロン製サーマックシリーズ「E5CB」を使用しております。
温度センサー（熱電対または測温抵抗体）から取得した温度情報をコントローラーに入力し、コントローラーが設定された制御プログラムに基づいて電磁開閉器をON/OFF制御します。制御プログラムの設定は、コントローラー本体で行います。
温度センサーの種類
ご使用目的に応じて、熱電対または測温抵抗体から最適なものをご指定ください。
補償導線の長さ
制御盤から温度センサーまでの距離分の補償導線が必要となりますので、長さをご指定ください。
製品仕様・応用例

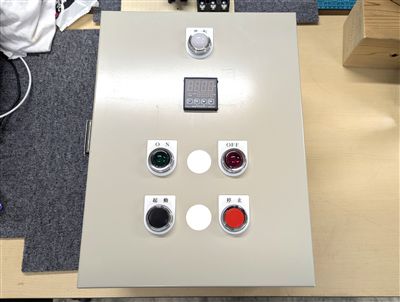

写真は1系統タイプの例ですが、同一サイズ（400×300mm）のボックス内に最大2系統まで構成可能です。

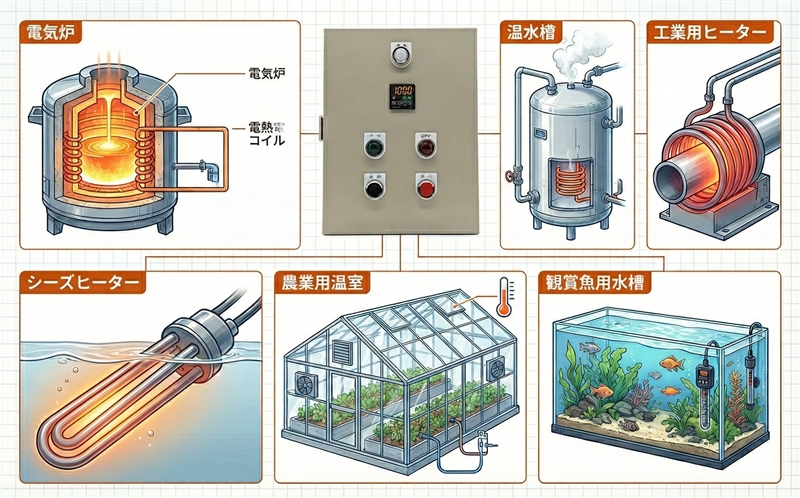

温水、電気炉、温室などの温度管理用途に幅広くご利用いただけます。

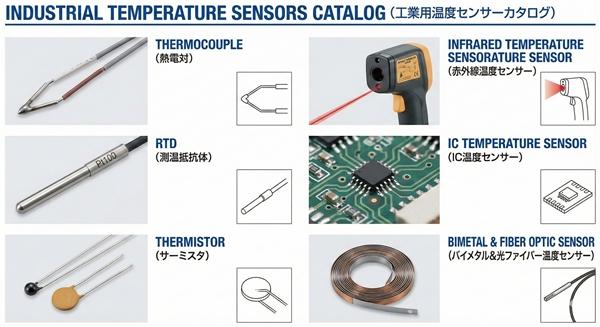

温度センサーについて
温度コントローラーは様々な温度センサーと組み合わせて使用することができます。
測定方式・精度・温度範囲など、用途に応じた最適なセンサーを組み合わせます。
接触式温度センサー
〇熱電対（Thermocouple）
測定原理：異種金属接点の熱起電力
測定範囲：-200 〜 1800℃
特 長
広範囲測定が可能
耐久性に優れる
主な種類：K型、J型、T型、R型、S型
用途：工業炉、配管、エンジン、産業機械
〇測温抵抗体（RTD：Pt100 / Pt1000）
測定原理：白金抵抗値の温度変化
測定範囲：-200 〜 600℃
特 長
高精度・高再現性
長期安定性に優れる
用途：計測機器、制御盤、研究・試験設備
〇サーミスタ（Thermistor）
測定原理：半導体抵抗値の温度依存性
測定範囲：-50 〜 150℃
特 長
高感度・高速応答
小型・低コスト
種類：NTC／PTC
用途：家電製品、バッテリー、医療機器
非接触式温度センサー
〇赤外線温度センサー
測定原理：物体から放射される赤外線検出
測定範囲：-50 〜 1000℃（機種による）
特 長
非接触・瞬時測定
可動体・高温物に対応
用途：食品検査、人体検温、回転体測定
半導体・デジタル温度センサー
〇IC温度センサー
測定原理：半導体素子特性
出力形式：アナログ／デジタル（I2C、SPI）
特 長
小型・省配線
マイコン接続容易
用途：電子機器、IoT、制御基板
特殊用途センサー
〇バイメタル温度センサー
特 長：構造が簡単、ON/OFF制御向き
用 途：サーモスタット、過熱保護
〇光ファイバー温度センサー
特 長：耐ノイズ・防爆
用 途：高電圧設備、MRI周辺
